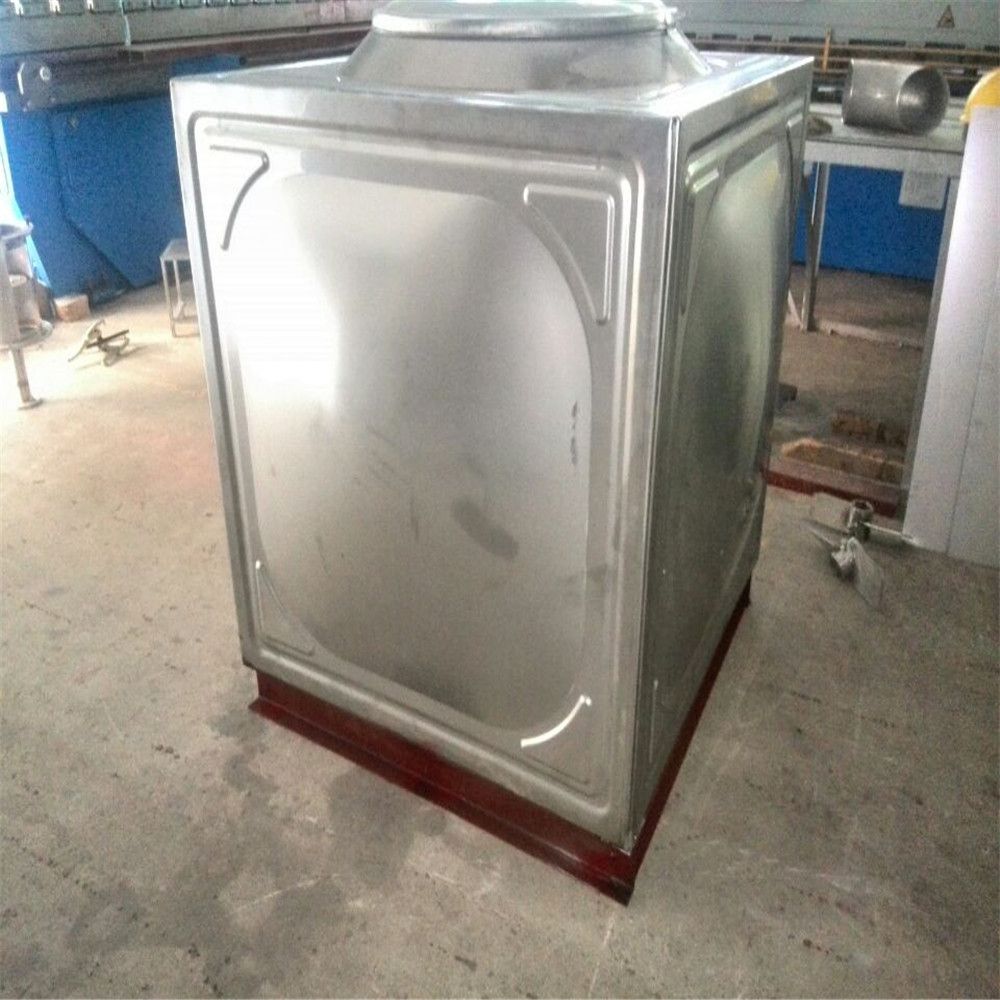

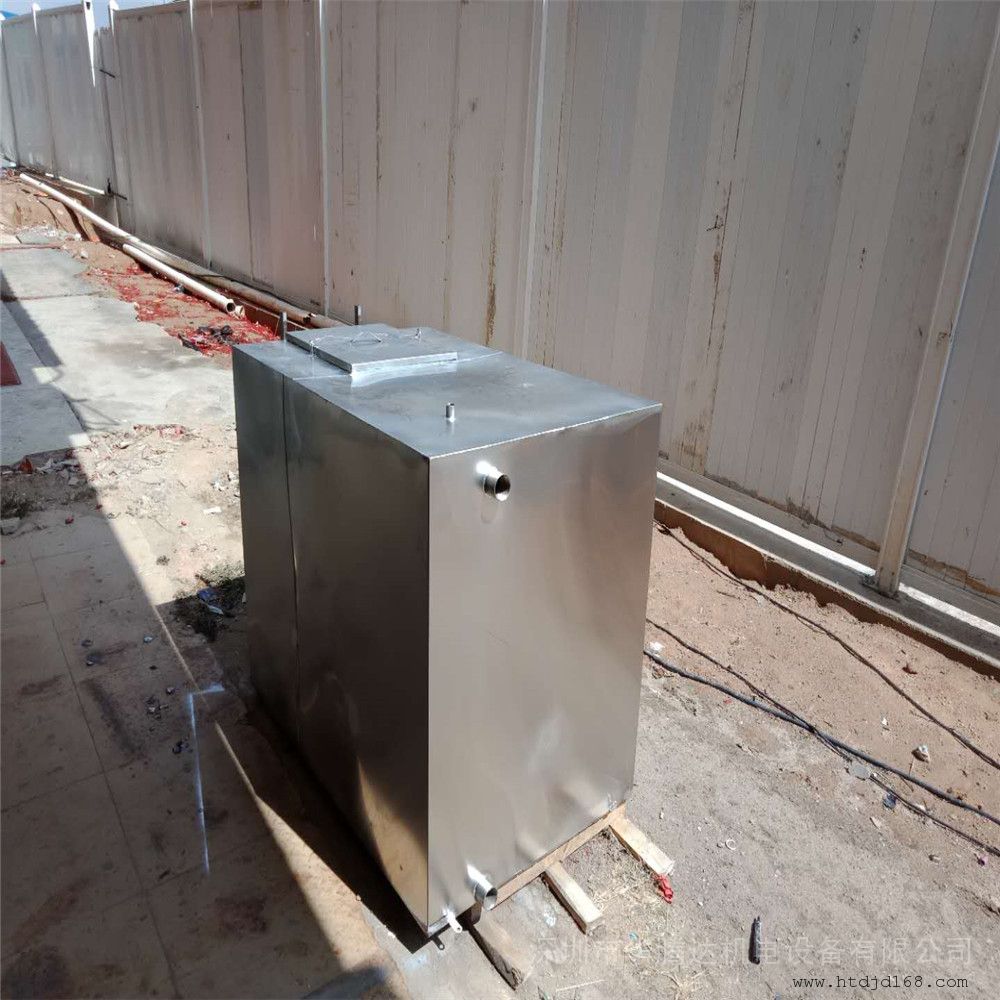

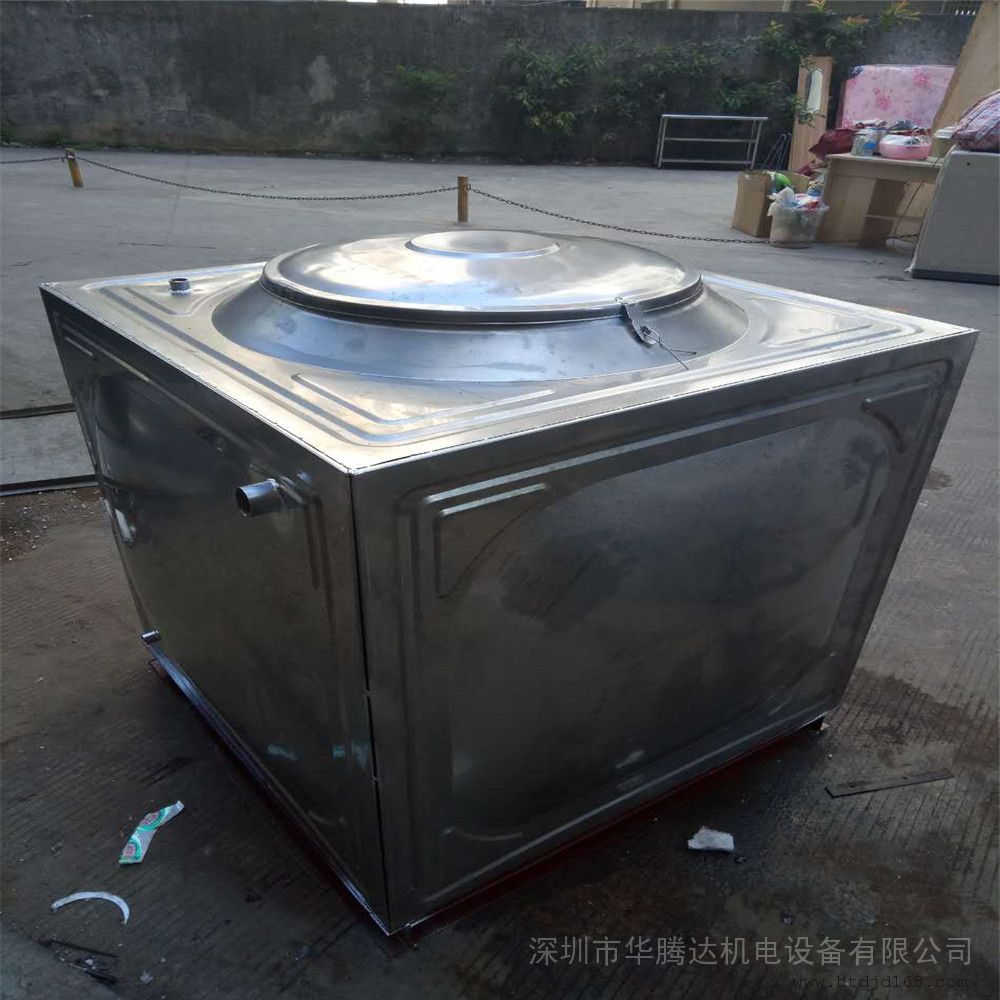

HTD牌不锈钢膨胀水箱选型配置HTD-PZ1T

HTD牌不锈钢膨胀水箱选型配置
膨胀水箱的容积和选型

　　对于普通的高层民用建筑，如果以系统的设计冷负荷QO为基础，则系统的单位水容量大约为2～3升/kW。当采用双管制系统时，若取水的*低工作温度为7℃，*高工作温度为65℃，则膨胀水箱的有效膨胀容积，可采用简化的估算方法按下式计算：膨胀水箱的有效容积：VC=0.006×（t2-t1）×（2~3）QO（L）式中

　　0.006----为水的体积膨胀系数；

　　t2----水的*高工作温度；

　　t1----水的*低工作温度；

　　2~3----系统水容量大约为2~3L/KW；

　　QO----系统设计总耗冷量（KW）。
　　膨胀水箱的补水设计

　　膨胀水箱的补水方式有两种：

　　1、浮球阀自动补水—当所在地区生活给水水质较软、且制冷装置对冷媒水水质无特殊要求时，可利用屋顶生活给水水箱，通过浮球阀直接向膨胀水箱补水。这时，膨胀水箱要比生活给水水箱低一定的高度。

　　2、高低水位控制器补水—当所在地区生活给水水质较硬、且制冷装置(例如，溴化锂吸收式冷温水机组)要求冷媒水必须是软化水时，应在膨胀水箱内设置高低水位传感器来控制软化水补水泵的启动或关停。一旦水位低于信号管，补水泵会自动向系统补水。这种方式要有一套软化水处理设备。来自补水泵的补水管可以接到集水器上，也可接到冷媒水循环泵的吸入口。
